ベル工法

塩化ビニル推進管で長距離・曲線施工を可能にした、ライフサイクルコストの低減に貢献する世界初の推進技術です。

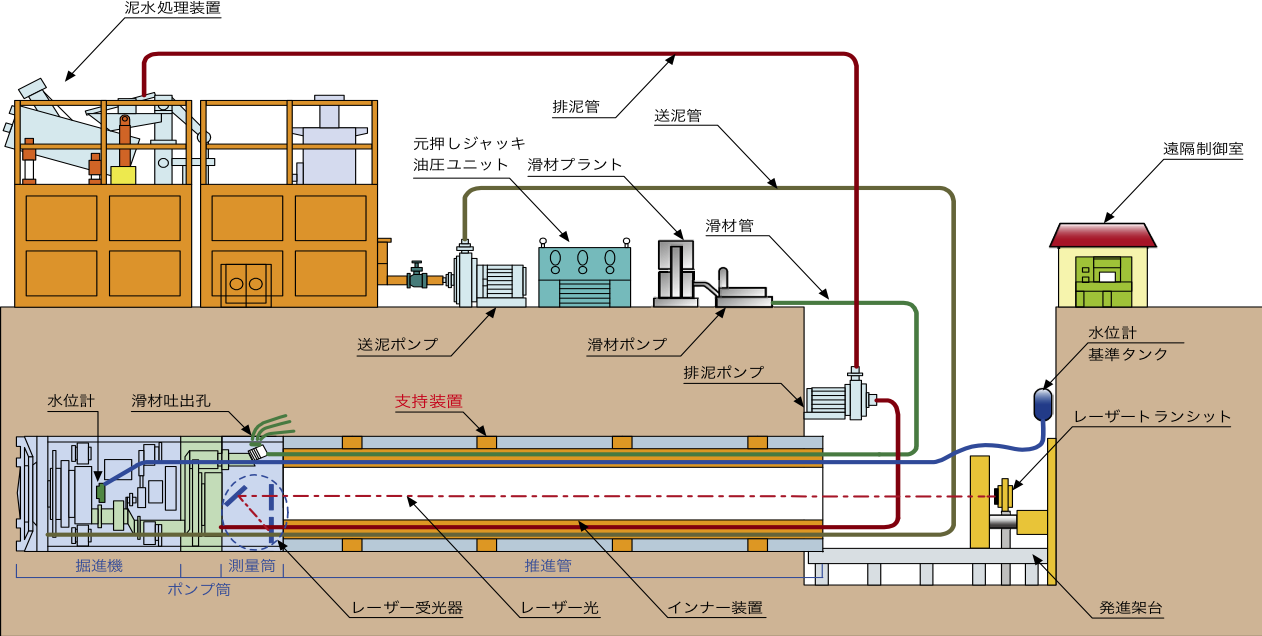

ベル工法VC型(曲線)

 ベル工法VC型(曲線)

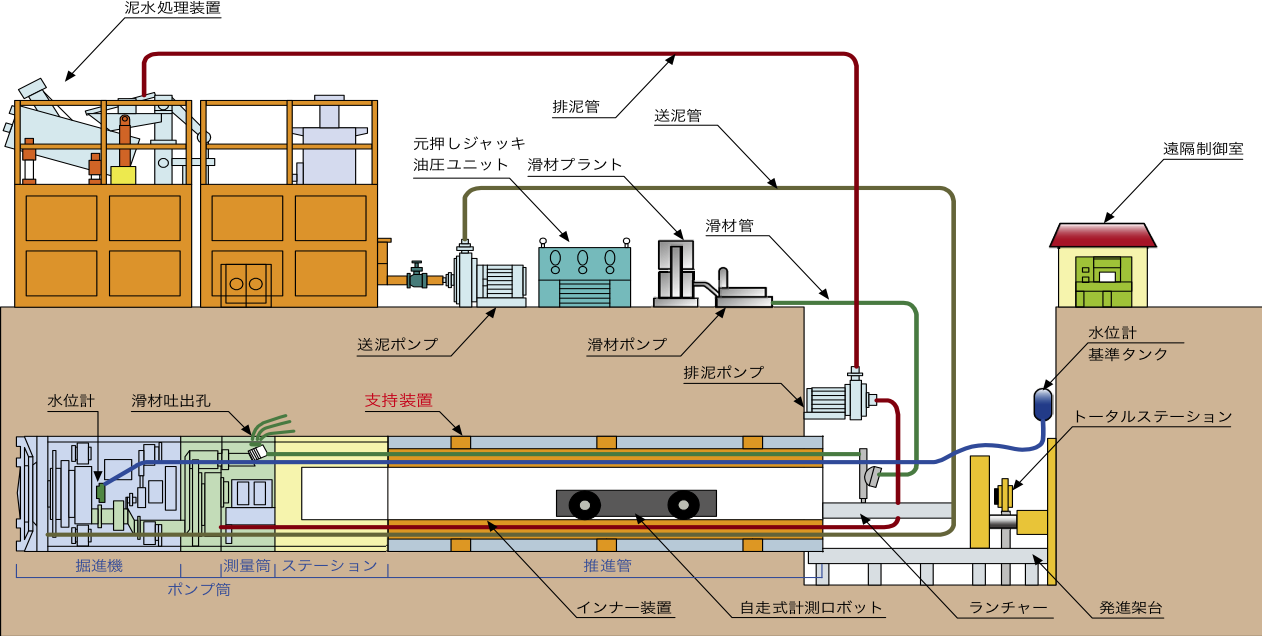

ベル工法V型(直線)

ベル工法V型(直線)


これまで、夢の推進技術とされてきた塩化ビニル推進管を用いた長距離曲線推進をベル工法が実現しました。腐食に強く、耐震性に優れた推進管を用いることにより、ライフサイクルコストを縮減します。

 性能等 Type V

標準型
V型
Type VC

標準型
VC型
Type VC-D


礫対応型
VC-D型
推進方式 泥水方式一工程式 泥水方式一工程式 泥水方式一工程式
線形種別 直線 曲線 曲線
適用管種 VP、VM VP、VM VP
適用管径 300、350 300、350 300
適用土質 普通土、礫質土 普通土、礫質土 粗石混り土
推進可能延長 L=250m L=250m L=250m
※条件あり
最小曲率半径 直線 R=60m R=60m
曲線対応 直線 複数曲線 複数曲線
最大土被り 制限なし 制限なし 制限なし
測量方法 レーザ測量
自動測量システム 自動測量システム

 性能等 Type V

標準型
V型
Type VC

標準型
VC型
Type VC-D


礫対応型
VC-D型
推進方式 泥水方式一工程式 泥水方式一工程式 泥水方式一工程式
線形種別 直線 曲線 曲線
適用管種 VP、VM VP、VM VP
適用管径 300、350 300、350 300
適用土質 普通土、礫質土 普通土、礫質土 粗石混り土
推進可能延長 L=250m L=250m L=250m
※条件あり
最小曲率半径 直線 R=60m R=60m
曲線対応 直線 複数曲線 複数曲線
最大土被り 制限なし 制限なし 制限なし
測量方法 レーザ測量
自動測量システム 自動測量システム

掲載誌(当社社員による執筆)


No-Dig Today 2017年10月号
No.101
ベル工法 ~塩化ビニル管長距離曲線推進を実現~
月刊推進技術 2015年4月号 推進測量システム 低耐荷力管推進の長距離・曲線を実現したベル工法 ~光学式ジャイロで曲線を高精度で安全に~
月刊下水道 2012年8月号 硬質塩化ビニル管による長距離・曲線推進を安全に施工する「ベル工法」

外部リンク
  (一社)日本非開削技術協会 機関誌(旧 No-DigToday)・論文検索
  (公社)日本推進技術協会内 月刊推進技術 バックナンバー検索

ベルリプレイス工法

経済性と施工スピードを可能にした改築推進を実現しました。塩化ビニル管の優位性で長寿命化に貢献し、ライフサイクルコストを縮減しました。

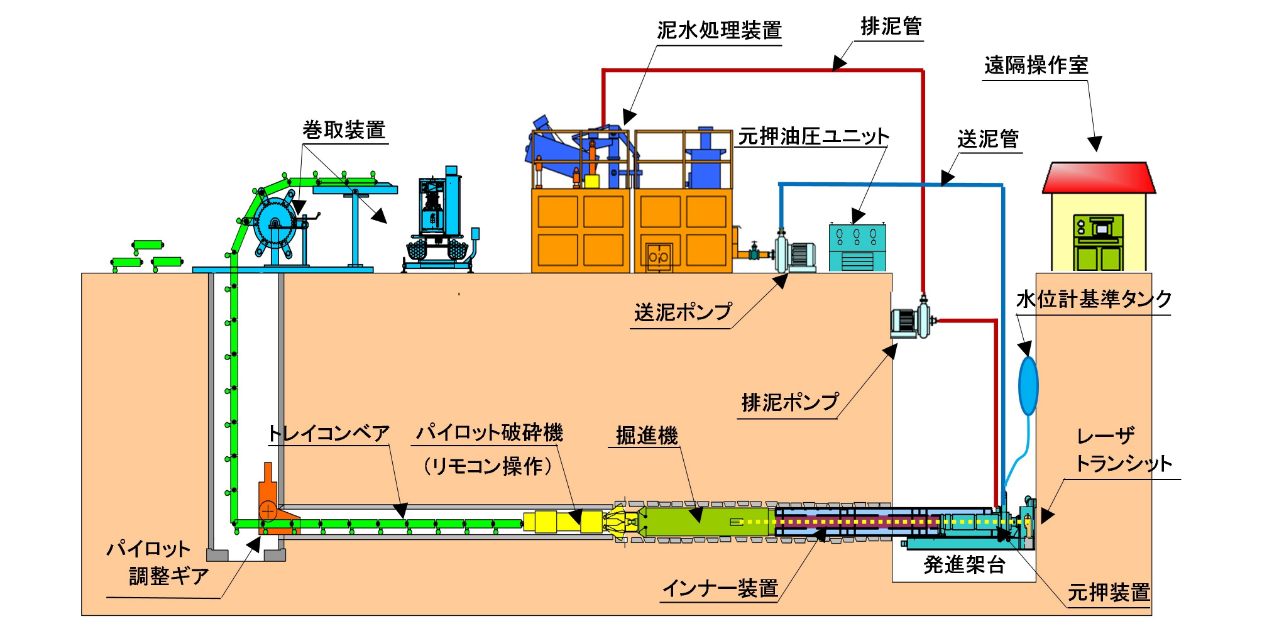

ベル工法VC型(曲線)


改築事業では低コストで短期間施工の更正工法が主流です。そこで、今後急速に増加すると見込まれる50年を経過した老朽管の改築事業のニーズに応えるため、下水道管での実績から耐久性がある塩化ビニル管での経済性と施工スピードに非常に優れた改築推進工法を実現しました。

 性能等 VR300
改築推進方式 静的破砕推進工法元押方式
適用既設管/適用管径 開削用鉄筋コンクリート管   300
開削用硬質塩化ビニル管・陶管 300
適用新設管/適用管径 推進用硬質塩化ビニル管    300
推進用レジンコンクリート管  250
改築推進可能延長 1スパン50m
発進 D2000
到達 既設人孔

 性能等 VR300
改築推進方式 静的破砕推進工法元押方式
適用既設管/適用管径 開削用鉄筋コンクリート管   300
開削用硬質塩化ビニル管・陶管 300
適用新設管/適用管径 推進用硬質塩化ビニル管    300
推進用レジンコンクリート管  250
改築推進可能延長 1スパン50m
発進 D2000
到達 既設人孔

掲載誌(当社社員による執筆)


非開削技術 2021年7月号
No.116
ベルリプレイス工法 ~塩化ビニル管で経済性と施工スピードに優れた改築推進を実現~
月刊推進技術 2019年11月号 ベルリプレイス工法 ~塩化ビニル管で経済性と施工スピードに優れた改築推進を実現~

外部リンク
  (一社)日本非開削技術協会 機関誌(非開削技術)・論文検索
  (公社)日本推進技術協会内 月刊推進技術 バックナンバー検索
