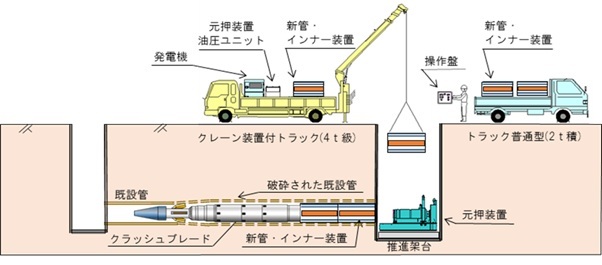

ベルリプレイス工法
優れた推進力・破砕力で様々な社会資本の改築推進を実現、環境面への負荷が少なくカーボンニュートラルに貢献します。
改築事業では低コストで短期間施工の更正工法が主流です。そこで、今後急速に増加すると見込まれる50年を経過した老朽管の改築事業のニーズに応えるため、下水道管での実績から耐久性がある塩化ビニル管での経済性と施工スピードに非常に優れた改築推進工法を実現しました。
| 性能等 | VR300 | |
| 改築推進方式 | 静的破砕推進工法元押方式 | |
| 適用既設管/適用管径 | 開削用・推進用鉄筋コンクリート管、陶管 開削用・推進用硬質塩化ビニル管 |
250 ~ 450 |
| 適用新設管/適用管径 | 推進用硬質塩化ビニル管 推進用ダクタイル鋳鉄管 |
250 ~ 450 |
| 改築推進可能延長 | 1スパン50m | |
| 発進 | D2000 | |
| 到達 | 既設人孔 D900(斜壁撤去) |
|
| 性能等 | VR300 | |
| 改築推進方式 | 静的破砕推進工法元押方式 | |
| 適用既設管/適用管径 | 開削用・推進用鉄筋コンクリート管、陶管 開削用・推進用硬質塩化ビニル管 ダクタイル鋳鉄管 |
250 ~ 450 |
| 適用新設管/適用管径 | 推進用硬質塩化ビニル管 推進用ダクタイル鋳鉄管 |
250 ~ 450 |
| 改築推進可能延長 | 1スパン50m | |
| 発進 | D2000 | |
| 到達 | 既設人孔 D900(斜壁撤去) |
|
掲載誌(当社社員による執筆)
| 非開削技術 | 第133号 | ベル工法 ~硬質塩化ビニル管長距離曲線推進~ |
| 非開削技術 | 2021年7月号 No.116 |
ベルリプレイス工法 ~塩化ビニル管で経済性と施工スピードに優れた改築推進を実現~ |
| 月刊推進技術 | 2019年11月号 | ベルリプレイス工法 ~塩化ビニル管で経済性と施工スピードに優れた改築推進を実現~ |
